Место происхождения | Китай |
Фирменное наименование | xingtongli |
Сертификация | ISO CE |
Номер модели | GKD12-200CVC |

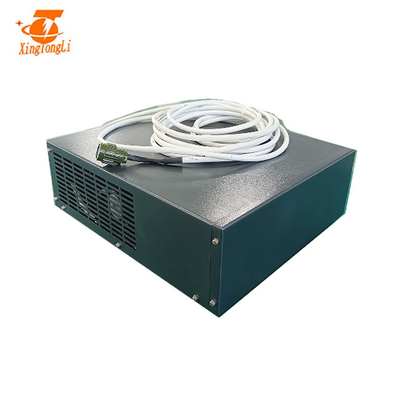

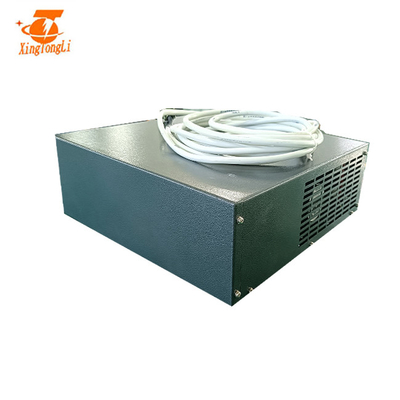

небольшой портативный выпрямитель тока 200A 12V плакировкой DC IGBT
Спецификация
СПЕЦИФИКАЦИИ ДЛЯ GKD12-200CVC | |||
AC входного сигнала | 220V±10% | 1phase | 50/60Hz |
DC выхода | Вольт | 0~12V регулируемое | |
Настоящий | 0~200A регулируемое | ||
Сила | 2.4KW | ||
Эффективность | >85% | ||
частота выхода | 40KHz зафиксировало | ||
Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
Чистый вес | 15kg | Работая режим | Постоянн напряжение тока (CV) Постоянн настоящее (CC) |
Размер (mm) |
49*39*19cm |
Охлаждая путь | воздушное охлаждение |

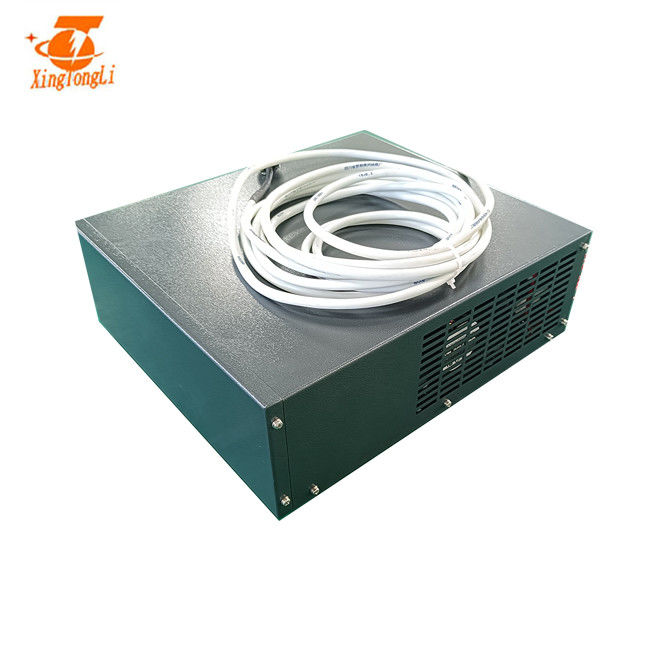

PCB IGBT покрывая изображение выпрямителя тока 12v 100a DC:
Как выбрать выпрямитель тока плакировкой плиты PCB?
Выбрать выпрямитель тока плакировкой плиты PCB имеет 3 требования:
1, встреча спецификации требуемые путем покрывать процесс, включая силу электропитания dc, индекс формы волны, регулируемые течение и ряд напряжения тока, etc.;
2, плита PCB электропитание плакировкой электропитание надежности, которое главным образом ссылаются для того чтобы составить разумное, безопасность и линия особенности, охлаждая методы;
3, представление цены электропитания DC.
Определять покрывающ тип и и чего вроде электропитание dc покрывая танки будет использовать вставка и первая важная работа в гальванизируя продукции. 2 метода для того чтобы определить соответствующее электропитание dc в фактической покрывая продукции:
Одно: согласно покрывать жидкостное решение для того чтобы определить концентрацию тока тома;
2: высчитанный, что согласно покрывая области получил покрывающ концентрацию тока в блок.
Так называемая концентрация тока тома, оно основано в литр покрывать решение позволенный пройти максимальное течение для того чтобы отрегулировать интенсивность всего танка плакировкой настоящую, для того чтобы определить максимальный выход электропитания и обычный выход.
небольшие портативные преимущества выпрямителя тока 200A 12V плакировкой DC IGBT
принимает аморфическое ядр, эффективность трансформатора роста, reduct повышение температуры трансформатора, режет вес выпрямителя тока, улучшает стабильность электропитания, надежность
Диод ядра & Schottky:
емкость ядра расширила 1,5 раз
диод schottky расширяет 4 раза
Доска:
все контрольные панели сделали обработку anticorrosion с импортированным лаком 3 оборон
IGBT:
Емкость IGBT расширила 3 раза, делает электропитание надежный
1, устанавливающ выпрямитель тока и держать стабильность тела; обеспечьте хорошую вентиляцию. |
2, проверяющ анодируя крышку выпрямителя тока вне если освобождающ. |
3, соединяясь раковина, который нужно смолоть для предотвращения статического электричества. |
4, Conecting провод входного сигнала AC |
5, соединяющ бары меди выхода DC |
6, соединяющ коробку дистанционного управления выпрямителя тока, если местный контроль, прыгают этот шаг |
7, включают переключатель воздуха, тогда вентилятор начинает вращать и индикаторная лампа силы. |
8, кнопка регулировки вращения по часовой стрелке, повышения степени вольтметра, работая для указания светлого освещения. |
9, регулируют ручку к максимуму, тогда вольтметр должен показать расклассифицированное напряжение тока, измеритель величины тока показывает том нагрузки соответственно. |
10, отключают переключатель воздуха, поворачивают выпрямитель тока |
процесс продукции:
