Место происхождения | Китай |
Фирменное наименование | Xingtongli |
Сертификация | CE RoHS |
Номер модели | ГКД20-1000КВК |

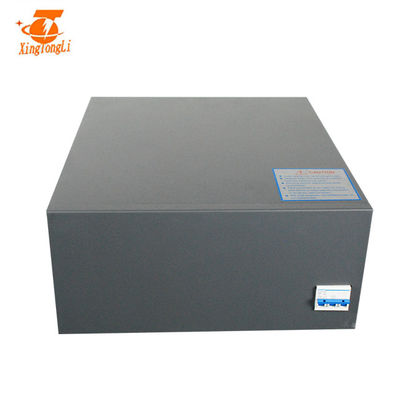

выпрямитель тока 20v 1000a высокочастотного переключателя electrowinning
Спецификация
СПЕЦИФИКАЦИИ ДЛЯ GKD15-1500CVC | |||
AC входного сигнала | 380V±10% | 3phase | 50/60Hz |
DC выхода | Вольт | 0~20V регулируемое | |
Настоящий | 0~1000A регулируемое | ||
Сила | 18KW | ||
Эффективность | >85% | ||
Переключая частота | 20KHz | ||
Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
Чистый вес | 60kg | Работая режим | Постоянн напряжение тока (CV) Постоянн настоящее (CC) |
Размер (mm) | 690*550*520mm | Охлаждая путь | Воздушное охлаждение |

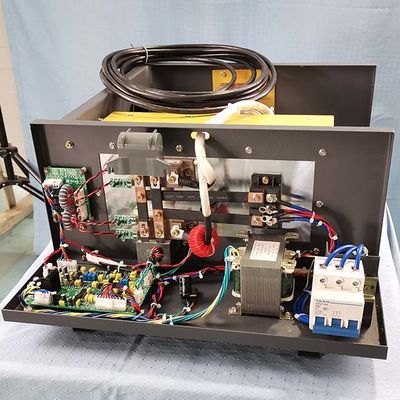

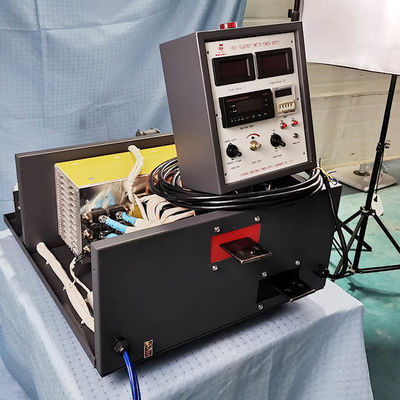

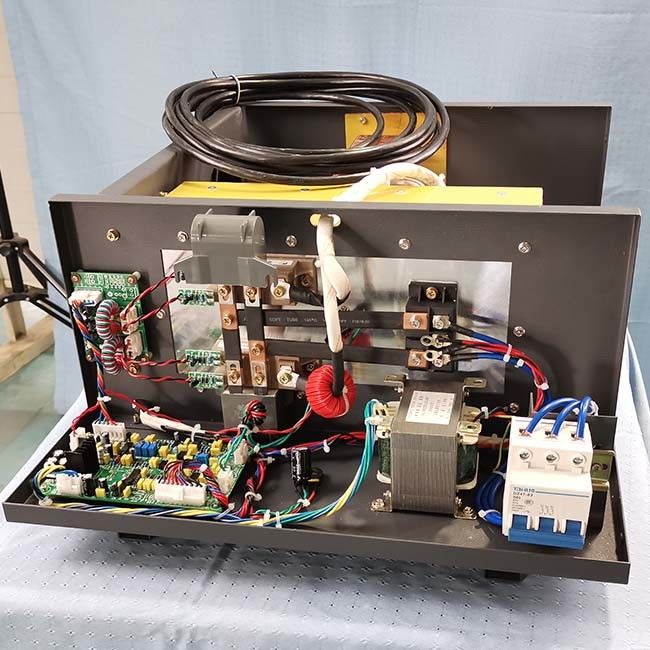

изображение детали:
особенность:
1. Шкаф
a: Принятие совершенно дигитализировало подвергать механической обработке
b: Принимающ холоднопрокатную продукцию листа стали утюга, после phosphorization, плакировка цинка, пластиковые брызги, выпрямитель тока получает лучшие прочность конструкции и анти--корозию.
c: Разумный дизайн структуры, изолированный дизайн инвертора, часть выпрямления удобен для того чтобы демонтировать и исправить из-за свой ясный собирать.
d: Радиатор получает лучшее охлаждающее действие из-за своей 1,5 раз емкости.
Электрическая система управления 2
a: Выпрямитель тока принимает полным участк-перенесенное мостом мягкое управление переключателя, обеспечивающ самые низкие потери электропитания IGBT. Емкость IGBT стать 3 раза больше.
b: Главный трансформатор. Он принимает аморфическое ядр для увеличения эффективности трансформатора и крутого трансформатора, и не только может облегчить вес выпрямителя тока, но также может усилить стабильность и надежность выпрямителя тока. На своем элементарном этапе, он принимает конденсатор серии преграждая.
c: Магнитная цепь автоматической коррекции отступления принята и полная сила магнитного ядра получает увеличенной 1,5 раз.
Диод барьера 3 Schottky
a: Оно было расширен 4 раза.
4 всех контролируя доски получают антисептиковую обработку с импортированным лаком.
принцип работы
Как установить выпрямитель тока
Это путь установки для выпрямителя тока дистанционного управления. Не только этот путь.
1. Соединить медный бар с ванной/танком
2. Обеспечить электропитание/выпрямитель тока заземлен
3. Обеспечить там достаточная вода для типа электропитания водяного охлаждения/выпрямителя тока
4. Мы совет что все выпрямители тока должны быть изолированы к росту своей жизни.
