Использование продукта
Соответствующий для производственной линии очистки сточных вод.
Компоненты ядра коммутирования сделаны из особенных сверхпроводящих материалов, контрольная часть принимает умный контроль времени, сила повернута во время переключения, и она имеет функции защиты как недонапряжение, потеря участка, перегрузки по току и короткое замыкание.
Согласно потребностям клиента, оно может расширить стандартные интерфейсы контроля как 4-20mA, 0-10V, 0-5V, etc. оно может также соотвествовать интерфейса связи RS485 с главной ЭВМ, RS232 и другие системы управления.
Технические параметры
Ввод напряжения: трехфазное AC380V±15%
Течение выхода: 500-40000A опционное
Напряжение тока выхода: 12V 18V 36V опционное
Течение выхода: 0 текущих стоимостей предела (steplessly регулируемых)
Напряжение тока выхода: 0 значений напряжения тока предела (steplessly регулируемых)
Режим контроля: Управление ширины ИМПа ульс PMW
Охлаждая метод: принудительное воздушное охлаждение
Точность контроля: нормированная величина ≤1%
Режим деятельности: деятельность под различными государствами стабилизации напряжения тока/прочно настоящий
Спецификация

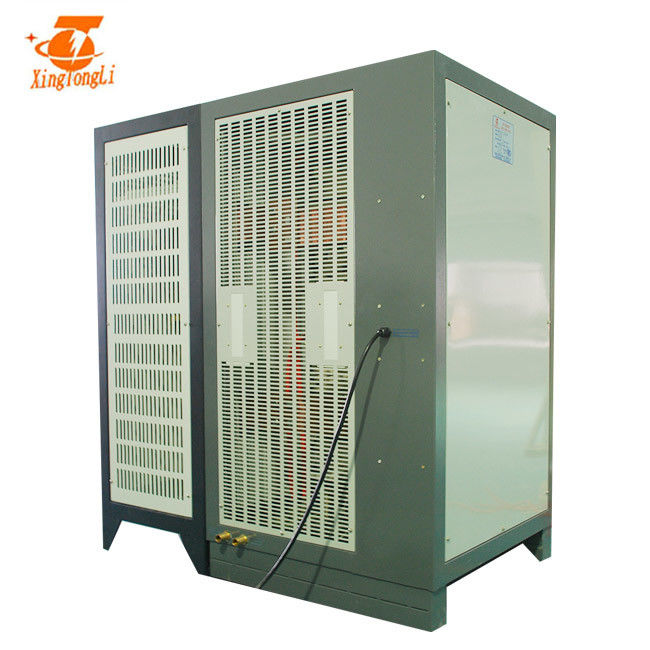

СПЕЦИФИКАЦИИ ДЛЯ GKD15-5000CVC | |||
AC входного сигнала | 380V±10% | 3phase | 50/60Hz |
DC выхода | Вольт | 0~500V регулируемое | |
Настоящий | 0~40A регулируемое | ||
Сила | 20KW | ||
Эффективность | >85% | ||
частота выхода | 40KHz зафиксировало | ||
обратный | обратное время | 0~999hours опционное | |
обратный путь | mannual/автоматический | ||
Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
Чистый вес | 280kg | Работая режим | Постоянн напряжение тока (CV) Постоянн настоящее (CC) |
Размер (mm) | 1020*1000*1270m | Охлаждая путь | водяное охлаждение |
Особенности
Используя функцию управления времени, установка проста и удобна, и рабочее временя положительной и отрицательной настоящей полярности может быть произвольно установленным согласно покрывая требованиям к процесса.
Оно имеет 3 работая государства автоматического коммутирования цикла, положительный и отрицательный, и обратного, и может автоматически изменить полярность течения выхода.
Как установить выпрямитель тока
Это путь установки для выпрямителя тока дистанционного управления. Не только этот путь.
1. Соединить медный бар с ванной/танком
2. Обеспечить электропитание/выпрямитель тока заземлен
3. Обеспечить там достаточная вода для типа электропитания водяного охлаждения/выпрямителя тока
4. Мы совет что все выпрямители тока должны быть изолированы к росту своей жизни.
Другие преимущества
1. Шкаф
a: Принятие совершенно дигитализировало подвергать механической обработке
b: Принимающ холоднопрокатную продукцию листа стали утюга, после phosphorization, плакировка цинка, пластиковые брызги, выпрямитель тока получает лучшие прочность конструкции и анти--корозию.
c: Разумный дизайн структуры, изолированный дизайн инвертора, часть выпрямления удобен для того чтобы демонтировать и исправить из-за свой ясный собирать.
d: Радиатор получает лучшее охлаждающее действие из-за своей 1,5 раз емкости.
Электрическая система управления 2
a: Выпрямитель тока принимает полным участк-перенесенное мостом мягкое управление переключателя, обеспечивающ самые низкие потери электропитания IGBT. Емкость IGBT стать 3 раза больше.
b: Главный трансформатор. Он принимает аморфическое ядр для увеличения эффективности трансформатора и крутого трансформатора, и не только может облегчить вес выпрямителя тока, но также может усилить стабильность и надежность выпрямителя тока. На своем элементарном этапе, он принимает конденсатор серии преграждая.
c: Магнитная цепь автоматической коррекции отступления принята и полная сила магнитного ядра получает увеличенной 1,5 раз.
Диод барьера 3 Schottky
a: Оно было расширен 4 раза.
4 всех контролируя доски получают антисептиковую обработку с импортированным лаком.
