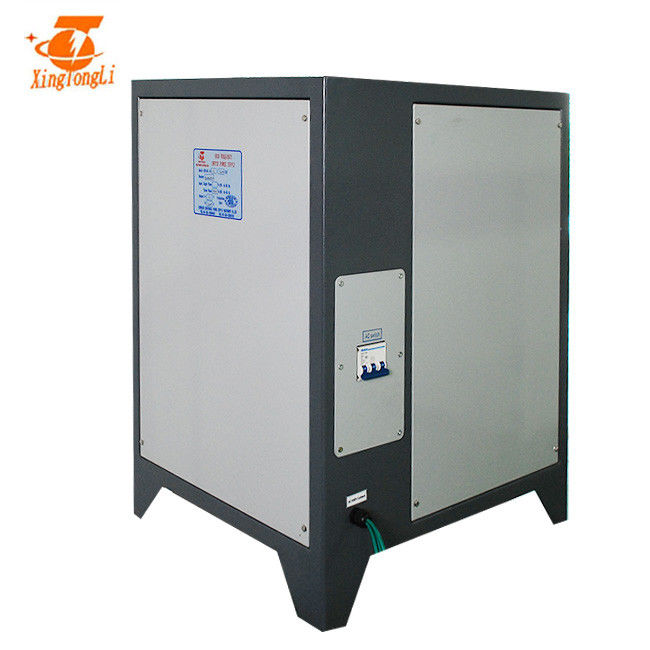

воздушное охлаждение 8V 2000A регулируемое IGBT покрывая машину электропитания
воздушное охлаждение 8V 2000A регулируемое IGBT покрывая машину электропитания было использовано для того чтобы гальванизировать никель и другое умственное. Сохраняя энергия, облегченная
и небольшой размер. Мы re-desgined выпрямитель тока 2000A. Он смог быть более небольшой и более светел. Вес более светел чем перед 10kg.
Магнитная цепь автоматической коррекции отступления принята и полная сила магнитного ядра получает увеличенной 1,5 раз.
Применение
Различные вольт и настоящее имеют различные применения
Спецификация
СПЕЦИФИКАЦИИ ДЛЯ GKD (M) (H) 10-2000CVC | |||
AC входного сигнала | 380V±10% | 3phase | 50/60Hz |
DC выхода | Вольт | 0~8V Регулируемый | |
Настоящий | 0~2000A Регулируемый | ||
Сила | 20KW | ||
Эффективность | >85% | ||
Переключая частота | 20KHz | ||
Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
Чистый вес | 80kg | Работая режим | Постоянн напряжение тока (CV) Постоянн настоящее (CC) |
Размер (mm) | 480*600*740mm | Охлаждая путь | Воздушное охлаждение |
2. Режим контроля: Местный контроль или дистанционное управление (длина кабеля определена клиентами)
3. Япония IGBT (выбор дефолта) или Германия IGBT приняты
4. После быть phosphated, гальванизированный и пластиковый распылять, шасси имеет превосходную функцию коррозионной устойчивости
5. Легкий для того чтобы работать и repaire
Пакет:
1. Шкаф
a: Принятие совершенно дигитализировало подвергать механической обработке
b: Принимающ холоднопрокатную продукцию листа стали утюга, после phosphorization, плакировка цинка, пластиковые брызги, выпрямитель тока получает лучшие прочность конструкции и анти--корозию.
c: Разумный дизайн структуры, изолированный дизайн инвертора, часть выпрямления удобен для того чтобы демонтировать и исправить из-за свой ясный собирать.
d: Радиатор получает лучшее охлаждающее действие из-за своей 1,5 раз емкости.
Электрическая система управления 2
a: Выпрямитель тока принимает полным участк-перенесенное мостом мягкое управление переключателя, обеспечивающ самые низкие потери электропитания IGBT. Емкость IGBT стать 3 раза больше.
b: Главный трансформатор. Он принимает аморфическое ядр для увеличения эффективности трансформатора и крутого трансформатора, и не только может облегчить вес выпрямителя тока, но также может усилить стабильность и надежность выпрямителя тока. На своем элементарном этапе, он принимает конденсатор серии преграждая.
c: Магнитная цепь автоматической коррекции отступления принята и полная сила магнитного ядра получает увеличенной 1,5 раз.
Диод барьера 3 Schottky
a: Оно было расширен 4 раза.
4 всех контролируя доски получают антисептиковую обработку с импортированным лаком.
Как установить выпрямитель тока
Это путь установки для выпрямителя тока дистанционного управления. Не только этот путь.
1. Соединить медный бар с ванной/танком
2. Обеспечить электропитание/выпрямитель тока заземлен
3. Обеспечить там достаточная вода для типа электропитания водяного охлаждения/выпрямителя тока
4. Мы совет что все выпрямители тока должны быть изолированы к росту своей жизни.
Потребитель может отрегулировать электропитание DC 12V согласно требованиям:
Во время пользы электропитания DC 12 v для гальванизировать, согласно опыту нашей компании, потребители могут унести регулярные осмотр и обслуживание согласно окружающей среде. Следующие простые шаги обслуживания и тщательного осмотра:
Перед открытием коробки силы, отключите внешнее электропитание на больше чем 30 минут.
После открытия коробки силы, очистите пыль каждой из частей с сухими тканью или щеткой, или с обжатым воздухом, но обратите внимание не излишек давление избежать повредить компоненты.
Проверите и подтвердите ли электропитание нормально и ли раздел переключателя воздуха надежен.
Проверите ли работы вентилятора ненормально и ли шум.
Проверите ли оксидация на баре меди выхода или медном кабеле. Если да, пожалуйста отрегулируйте его во времени.
Проверите герметизируя состояние электропитания 12 VDC:
Проверите винты и гайки для разрыхленности.
Для электропитания DC 12 v с вод-охлаженной плакировкой, пожалуйста проверите ли машина выпрямителя тока свободна воды, проверите ли утечка воды, и затянуть стопорное устройство.
