Электропитание электролиза
>
|
| Место происхождения | Китай |
| Фирменное наименование | Xingtongli |
| Сертификация | CE RoHS |
| Номер модели | ГКД12-10000КВК |

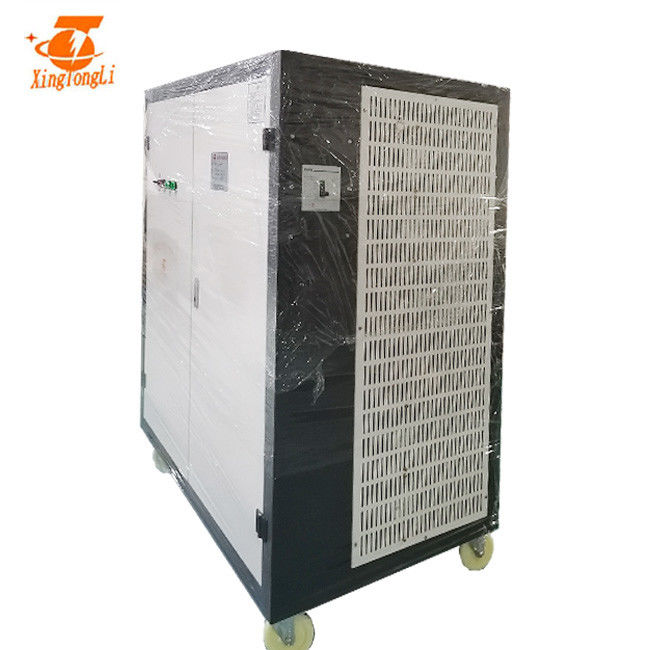

выпрямитель тока режима переключателя HF 12V 10000A для медного электролиза с водяным охлаждением
Переключая принцип деятельности электропитания:
Принцип регулятора управлением электропитания регулятора напряжения тока переключая:
Ручка переключателя повторно переключает к некоторому промежутку времени. Когда переключатель включен, сила входного сигнала поставлена к нагрузке через ручку переключателя и просеивающий контур. Во время всего переключателя поворачивает дальше, электропитание снабжает энергию нагрузка;
Когда переключатель открыт, прервана сила входного сигнала обеспечить энергию. Ее можно увидеть что электропитание входного сигнала для нагрузки прерывисто. Для того нагрузка для того чтобы получить непрерывную силу энергии, переключая электропитание должно иметь запоминающее устройство накопления энергии. Когда переключатель включен, часть энергии хранится в переключателе. Скрытая энергия будет выпущена к нагрузке. Индуктор использован для накопления энергии. Когда переключатель повернут, энергия в индукторе накопления энергии выпущена к нагрузке через диод для обеспечения что нагрузка получает непрерывную и стабилизированную энергию. Потому что диод позволяет нагрузке получить непрерывно протекающий ток, он вызван диодом непрерывно протекающего тока. Это как переключая работы электропитания.
Применение
Различные вольт и настоящее имеют различные применения
Спецификация
|
СПЕЦИФИКАЦИИ ДЛЯ GKD12-100 00CVC |
|||
| AC входного сигнала | 380V±10% | 3phase | 50/60Hz |
| DC выхода | Вольт | 0~12V Регулируемый | |
| Настоящий | 0~10000A Регулируемый | ||
| Сила | 120KW | ||
| Эффективность | >85% | ||
| Переключая частота | 20KHz | ||
| Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
| Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
| Чистый вес | 80kg | Работая режим | Постоянн напряжение тока (CV) Постоянн настоящее (CC) |
| Размер (mm) | 480*600*740mm | Охлаждая путь | Воздушное охлаждение |
EAB в среднем напряжении тока между AB можно выражать через:
EAB=TON/T*E
ТОННА при котором как каждый поворот переключателя в срок, t цикл деятельности переключения- (ie, ТОННА переключателя своевременная и значение ФРАНТА нерабочего времени совместно).
уравнением, измените коэффициент времени включения переключателя и цикла деятельности, среднее напряжение тока между AB также изменило, поэтому, как нагрузка и изменения подачи напряжения входного сигнала автоматически отрегулируйте коэффициент ТОННЫ и t причинит напряжение тока V0 выхода остается неизменно. Изменяющ своевременные пропорции ТОННЫ цикла работы и что meanschanging круг обязаностей ИМПа ульс, этот метод вызван как «управление коэффициента времени» (управление коэффициента времени, сокращенное как TRC).
1. 0~10V, 4~20mA, PLC, таймер, счетчик Ампер-минуты/часа, HMI можно обеспечить
2. Режим контроля: Местный контроль или дистанционное управление (длина кабеля определена клиентами)
3. Япония IGBT (выбор дефолта) или Германия IGBT приняты
4. После быть phosphated, гальванизированный и пластиковый распылять, шасси имеет превосходную функцию коррозионной устойчивости
5. Легкий для того чтобы работать и repaire
Другие преимущества
1. Шкаф
a: Принятие совершенно дигитализировало подвергать механической обработке
b: Принимающ холоднопрокатную продукцию листа стали утюга, после phosphorization, плакировка цинка, пластиковые брызги, выпрямитель тока получает лучшие прочность конструкции и анти--корозию.
c: Разумный дизайн структуры, изолированный дизайн инвертора, часть выпрямления удобен для того чтобы демонтировать и исправить из-за свой ясный собирать.
d: Радиатор получает лучшее охлаждающее действие из-за своей 1,5 раз емкости.
Электрическая система управления 2
a: Выпрямитель тока принимает полным участк-перенесенное мостом мягкое управление переключателя, обеспечивающ самые низкие потери электропитания IGBT. Емкость IGBT стать 3 раза больше.
b: Главный трансформатор. Он принимает аморфическое ядр для увеличения эффективности трансформатора и крутого трансформатора, и не только может облегчить вес выпрямителя тока, но также может усилить стабильность и надежность выпрямителя тока. На своем элементарном этапе, он принимает конденсатор серии преграждая.
c: Магнитная цепь автоматической коррекции отступления принята и полная сила магнитного ядра получает увеличенной 1,5 раз.
Диод барьера 3 Schottky
a: Оно было расширен 4 раза.
4 всех контролируя доски получают антисептиковую обработку с импортированным лаком.
Как установить выпрямитель тока
Это путь установки для выпрямителя тока дистанционного управления. Не только этот путь.
1. Соединить медный бар с ванной/танком
2. Обеспечить электропитание/выпрямитель тока заземлен
3. Обеспечить там достаточная вода для типа электропитания водяного охлаждения/выпрямителя тока
4. Мы совет что все выпрямители тока должны быть изолированы к росту своей жизни.
