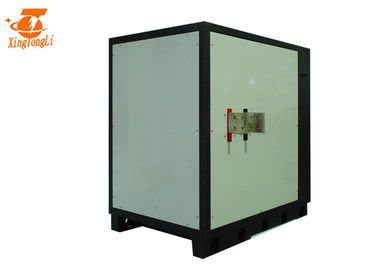

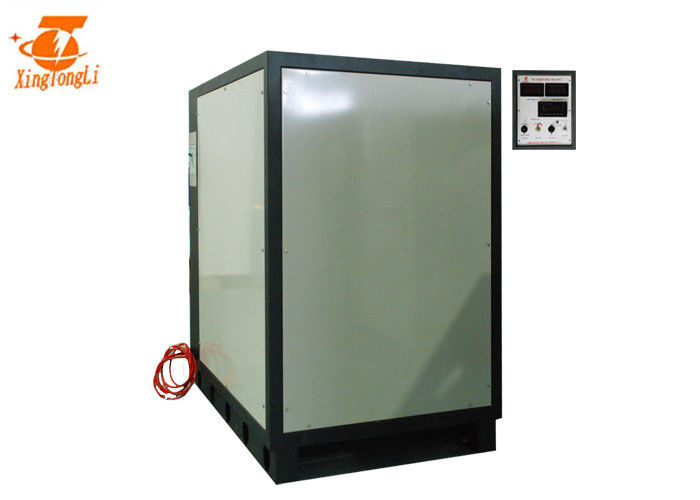

АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения
  • АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения
  • АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения
  • АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения
  • АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения
  • АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения

АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения

Место происхождения Китай
Фирменное наименование Xingtongli
Сертификация CE RoHS
Номер модели ГКД12-5000КВК
Детали продукта
Применение:
AC 12V 5000A к DC покрывая электропитание с дистанционным управлением воздушного охлаждения
Эффективность:
>85%
Путь контроля:
Управление коробки местного контроля/дистанционного управления
Охлаждая путь:
Воздушное охлаждение
Цвет:
черный
Тип:
AC к DC
имя:
AC 12V 5000A к DC покрывая электропитание
частота выхода:
40khz зафиксировало, не регулируемый
размер пакета:
1020*1000*1270mm
большое weignt:
300kg
Высокий свет:

покрывать электропитание

,

выпрямитель тока dc для гальванизировать

,

AC к DC покрывая электропитание

Условия оплаты & доставки
Количество мин заказа
1 набор
Цена
3400$~3800$
Упаковывая детали
Деревянный случай 1020*1000*1270мм
Время доставки
дни 10~15воркинг
Условия оплаты
Л/К, Д/А, Д/П, Т/Т, западное соединение, МонейГрам, ПайПал
Поставка способности
100 СЭТ/монтх
Характер продукции



AC 12V 5000A к DC покрывая электропитание с дистанционным управлением воздушного охлаждения



Основной принцип работы AC к электропитанию DC:

Основная цепь от AC к электропитанию DC:

Процесс входной сигнал от решетки AC настоящей, и выход текущий объем производства DC всего процесса, включая:



1. Прибор фильтра входного сигнала: своя функция фильтровать вне форму волны примеси существующую в энергосистеме, и в то же время предотвратить примеси произведенные от AC к электропитанию DC от возвращающ в общественную энергосистему.

2. Выпрямитель тока и фильтр волны: Электропитание AC настоящее электропитания решетки выпрямителя тока, сразу и ровных DC, используемого для следующего ровного преобразования.

3. Инвертор: преобразуйте выпрямленное течение электропитания DC в высокочастотный AC, который часть ядра высокочастотного переключая электропитания. Высокий частота, небольшой коэффициент силы тома, веса и выхода.

4. Выпрямитель тока и фильтр выхода: обеспечьте стабилизированное и надежное электропитание DC согласно требованию нагрузки.

АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения 0

АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения 1

АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения 2

AC к управляемой схеме электропитания DC:

С одной стороны от забора взятия выхода, сравните с установленными стандартами и контролировать инвертор, изменить свой выход ширины частоты или ИМПа ульс для того чтобы достигнуть стабильности выхода, с другой стороны, согласно информации обеспеченной цепью теста, после идентификации цепи защиты, снабжает управляемую схему для предохранительных мер разнообразия вся машина.

Цепь обнаружения AC к электропитанию DC:

В дополнение к обеспечивать цепь защиты бежать в разнообразие параметрах, но также обеспечить разнообразие аппаратуры информационного дисплея.

Применение
Различные вольт и настоящее имеют различные применения
АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения 3

Спецификация

СПЕЦИФИКАЦИИ ДЛЯ GKD12-5000CVC
AC входного сигнала 415V±10% 3phase 50/60Hz
DC выхода Вольт 0~12V          Регулируемый
Настоящий 0~5000A        Регулируемый
Сила 60KW
Защита Предохранение от короткого замыкания
Перегревая защита
Предохранение от недостатка участка
Входной сигнал над/предохранение от низшего напряжения
Условия труда
(Температура)
-10℃~50℃ Режим контроля Управление панели
Дистанционное управление
Чистый вес 280kg Работая режим Постоянн напряжение тока (CV)
Постоянн настоящее (CC)
Размер (mm)

1020*1000*1270mm

Охлаждая путь Воздушное охлаждение

Особенности



1. 0~10V, 4~20mA, PLC, таймер, счетчик Ампер-минуты/часа, HMI можно обеспечить
2. Режим контроля: Местный контроль или дистанционное управление (длина кабеля определена клиентами)
3. Япония IGBT (выбор дефолта) или Германия IGBT приняты
4. После быть phosphated, гальванизированный и пластиковый распылять, шасси имеет превосходную функцию коррозионной устойчивости
5. Легкий для того чтобы работать и repaire

Другие преимущества

 1. Шкаф
a: Принятие совершенно дигитализировало подвергать механической обработке
b: Принимающ холоднопрокатную продукцию листа стали утюга, после phosphorization, плакировка цинка, пластиковые брызги, выпрямитель тока получает лучшие прочность конструкции и анти--корозию.
c: Разумный дизайн структуры, изолированный дизайн инвертора, часть выпрямления удобен для того чтобы демонтировать и исправить из-за свой ясный собирать.
d: Радиатор получает лучшее охлаждающее действие из-за своей 1,5 раз емкости.

Электрическая система управления 2
a: Выпрямитель тока принимает полным участк-перенесенное мостом мягкое управление переключателя, обеспечивающ самые низкие потери электропитания IGBT. Емкость IGBT стать 3 раза больше.
b: Главный трансформатор. Он принимает аморфическое ядр для увеличения эффективности трансформатора и крутого трансформатора, и не только может облегчить вес выпрямителя тока, но также может усилить стабильность и надежность выпрямителя тока. На своем элементарном этапе, он принимает конденсатор серии преграждая.
c: Магнитная цепь автоматической коррекции отступления принята и полная сила магнитного ядра получает увеличенной 1,5 раз.

Диод барьера 3 Schottky
a: Оно было расширен 4 раза.

4 всех контролируя доски получают антисептиковую обработку с импортированным лаком.

Как установить выпрямитель тока

АК 12В 5000А к электропитанию плакировкой ДК с дистанционным управлением воздушного охлаждения 4

1, устанавливающ выпрямитель тока и держать стабильность тела; обеспечьте хорошую вентиляцию.
2, проверяющ анодируя крышку выпрямителя тока вне если освобождающ.
3, соединяясь раковина, который нужно смолоть для предотвращения статического электричества.
4, Conecting провод входного сигнала AC
5, соединяющ бары меди выхода DC
6, соединяющ коробку дистанционного управления выпрямителя тока, если местный контроль, прыгают этот шаг
7, включают переключатель воздуха, тогда вентилятор начинает вращать и индикаторная лампа силы.
8, кнопка регулировки вращения по часовой стрелке, повышения степени вольтметра, работая для указания светлого освещения.
9, регулируют ручку к максимуму, тогда вольтметр должен показать расклассифицированное напряжение тока, измеритель величины тока показывает том нагрузки соответственно.
10, отключают переключатель воздуха, поворачивают выпрямитель тока


Наше обслуживание

Pre обслуживание продажи
1. Ответить ваши вопросы в течение 24 часов.
2. изображение дизайна 3D и монтажную схему можно предложить.
3. внутренние изображения части можно предложить
4. OEM и ODM приняты

Обслуживания после продажи
1. Разрешить ваши проблемы в течение 24 часов.
2. запасные части можно предложить бесплатно внутри гарантия 1 года
3. Машина повреждена качеством и может быть изменена бесплатно не позднее 1 год
4. Клиент может проверить выпрямитель тока перед фабрикой сами по себе или видео теста можно предложить
