Электропитание электрокоагуляции
>
|
| Место происхождения | Китай |
| Фирменное наименование | xingtongli |
| Сертификация | ISO CE |
| Номер модели | ГКД500-60КВК |

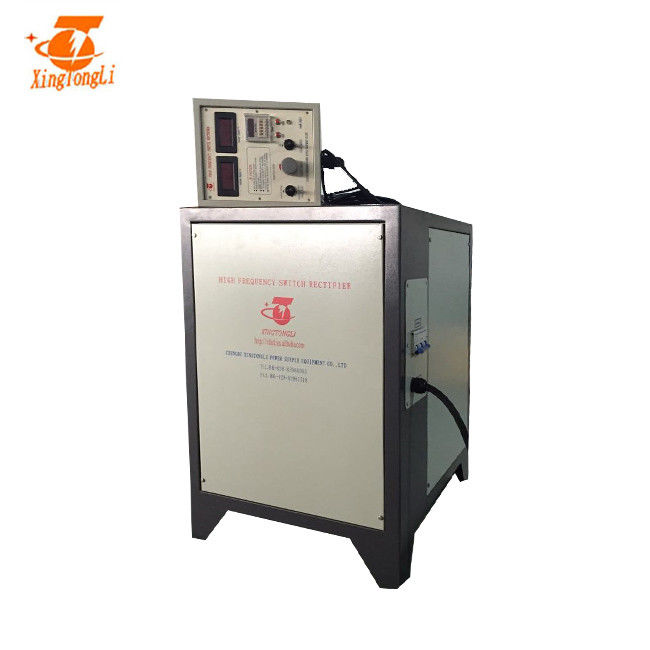

ЭЛЕКТРОПИТАНИЕ ЭЛЕКТРОДИАЛИЗА 500в 60а для водоочистки с интерфейсом 4~20мА
интрудуктион
Введение электропитания электродиализа
Электродиализ водоочистки будет больше и больше популярным. Согласно самым последним электронным результатам исследования, совмещенным с методами предварительного контроля, наша компания конструировала преданное электропитание электродиализа. Этот выпрямитель тока электродиализа использует предварительную технологию широтной модуляции ИМПа ульс, и использует высококачественные модули и МОСФЭЦ ИГБТ как приборы переключения силы.
Наш производственный процесс очень идеален. Выпрямитель тока электродиализа имеет преимущества небольшого размера, легковеса, полностью представления функции, стабилизированных и надежных. Адопт выдвинуло систему управления ДСП, с автоматической само-настоящей функцией стабилизации/стабилизации само-напряжения тока, не изменяет с напряжением тока, высокой надежностью, также оборудованной с функцией интерфейса ПЛК и расширения интерфейса РС485, легкой для того чтобы осуществить режим автоматического управления.
Спецификация
| СПЕЦИФИКАЦИИ ДЛЯ ГКД500-40КВК | |||
| АК входного сигнала | 380В±10% | 3фасе | 50/60Хз |
| ДК выхода | Вольт | 0~500В регулируемое | |
| Настоящий | 0~40А регулируемое | ||
| Сила | 20КВ | ||
| Эффективность | >85% | ||
| частота выхода | зафиксированное 40КХз | ||
| Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
| Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
| Чистый вес | 90кг | Работая режим | Постоянн напряжение тока (КВ) Постоянн течение (КК) |
| Размер (мм) | 715*485*860мм | Охлаждая путь | Воздушное охлаждение |
Принцип деятельности электропитания электродиализа:
Электропитание электродиализа главным образом составлено просеивающего контура выпрямителя тока, цепи преобразования полно-моста, высокочастотного трансформатора, высокочастотного выпрямителя тока, просеивающего контура, вспомогательной цепи электропитания, и цепи блока основного управляющего воздействия. Цепь блока основного управляющего воздействия главным образом составлена цепи предохранения от отказа участка, цепи предохранения от температуры, цепи предохранения от перегрузки, цепи предохранения от короткого замыкания и цепи ПВМ с регулировкой ПИ.
После того как трехфазное напряжение на сетке переключено электропитанием электродиализа, и после этого выпрямлено и фильтровано, электропитание 520ВДК стабилизированное ДК получено и поставлено к цепи инвертора. Цепь инвертора главным образом составлена высокомощного модуля МОСФЭТ пол-влияния (или модуля ИГБТ) для того чтобы сформировать цепь преобразования полно-моста. Когда сигналы контроля за выпуском продукции ПВМ соответственно управляют модулями силы через изоляцию, 2 набора раскосных трубок включены друг. Под напряжением тока ИМПа ульс высокочастотного трансформатора первичным высокочастотным, вторичное напряжение тока поставлено высокочастотным выпрямителем тока трансформатора к нагрузке.
высокая скорость обработки и так далее.
|
Шкаф: выпрямители тока воздушного охлаждения 48в 100А гальванизировать ИГБТ покрывая с таймером принимают магнитные связи отрезка, уменьшают потери на вихревые токи, и картину брызг шкафа в целом |
Структура: воздушное охлаждение ИГБТ 48в 100А гальванизировало выпрямители тока покрытия с таймером с разумным изолированным дизайном структуры, части инвертора и, частью выпрямления, удобной для того чтобы демонтировать и обслуживание |
|
Радиатор: емкость радиатора расширенная 1,5 раз, убеждается лучшее охлаждающее действие |
переключите путь контроля: примите полный участок моста перенося мягкий переключатель, потеря редукт ИГБТ, энергия спасения |
|
Главный трансформатор: выпрямитель тока режима ИГБТ ТР переключателя 60в 125А для системы електрочилоринатион принимает аморфическое ядр, эффективность трансформатора роста, редукт повышение температуры трансформатора, отрезал вес выпрямителя тока, улучшает стабильность электропитания, надежность |
Диод ядра & Шотткы: емкость ядра расширенная 1,5 раз диод шотткы расширяет 4 раза
|
|
Доска: все контрольные панели сделали обработку антикорросион с импортированным лаком 3 оборон |
ИГБТ: Емкость ИГБТ расширенная 3 раза, делает электропитание более надежным |
Как установить выпрямитель тока
Это путь установки для выпрямителя тока дистанционного управления. Не только этот путь.
1. Соединить медный бар с ванной/танком
2. Обеспечить электропитание/выпрямитель тока заземлен
3. Обеспечить там достаточная вода для типа электропитания водяного охлаждения/выпрямителя тока
4. Мы совет который все выпрямители тока должны быть изолированы к росту своей жизни.
Другие преимущества
1. Шкаф
а: Принятие совершенно дигитализированный подвергать механической обработке
б: Принимающ холоднопрокатную продукцию железного стального листа, после фосфоризатион, плакировка цинка, пластиковые брызги, выпрямитель тока получает лучшие прочность конструкции и анти--корозию.
к: Разумный дизайн структуры, изолированный дизайн инвертора, часть выпрямления удобен для того чтобы демонтировать и исправить из-за свой ясный собирать.
д: Радиатор получает лучшее охлаждающее действие из-за своей 1,5 раз емкости.
Электрическая система управления 2
а: Выпрямитель тока принимает полным участк-перенесенное мостом мягкое управление переключателя, обеспечивающ самые низкие потери электропитания ИГБТ. Емкость ИГБТ будет 3 раза больше.
б: Главный трансформатор. Он принимает аморфическое ядр для увеличения эффективности трансформатора и крутого трансформатора, и не только может облегчить вес выпрямителя тока, но также может усилить стабильность и надежность выпрямителя тока. На своем элементарном этапе, он принимает конденсатор серии преграждая.
к: Магнитная цепь автоматической коррекции отступления принята и полная сила магнитного ядра получает увеличенной 1,5 раз.
Диод барьера 3 Шотткы
а: Оно было расширен 4 раза.
4 всех контролируя доски получают антисептиковую обработку с импортированным лаком.
