Электропитание электролиза
>
|
| Место происхождения | Китай |
| Фирменное наименование | xingtongli |
| Сертификация | ISO CE |
| Номер модели | ГКД24-300КВК |

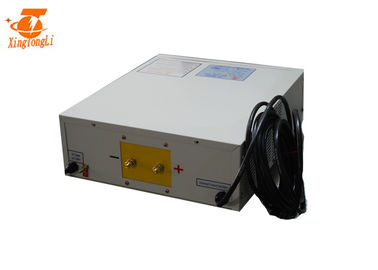

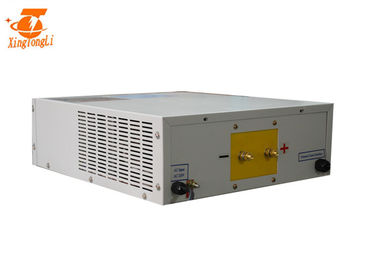

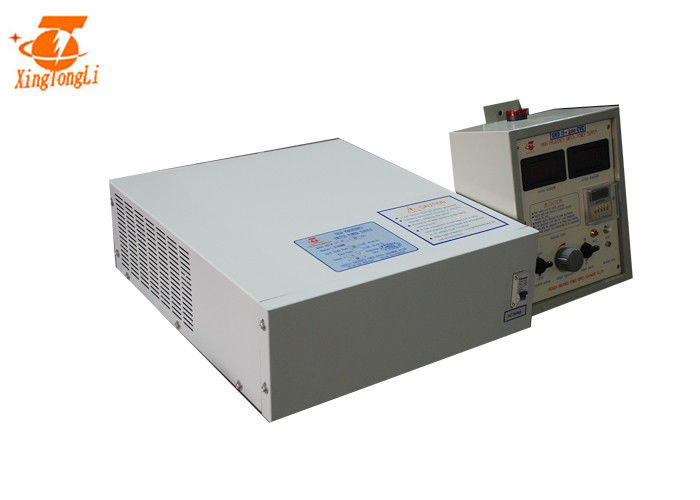

трансформатор выпрямителя тока воздушного охлаждения IGBT 24V 300A для спецификации и параметра электролиза
Описание высокочастотной электролитической силы:
1. Смогите быть установлено с одиночным главным шкафом или двойным главным шкафом плюс структура шкафа контроля согласно требованиям к потребителя.
2. Когда течение выхода DC ≥10kA, соединение полно-цепи электрическое использовано в порядке переворачивая цепи выпрямителя тока, которая значительно уменьшает потерю на вихревые токи и улучшает эффективность электролитического электропитания.
3. Метод контроля можно разделить в 2 типа: незамкнутую сеть (руководство) и короткозамкнутый виток (автоматический) согласно требованиям производственного процесса, и их можно преобразовать друг к другу. , 36 48 ИМПа ульс участка выпрямителей тока участка и, исключая загрязнение решетки выпрямителей тока 3, 5 силы и 7 гармоничное.
4. Эта серия электролитического электропитания имеет сверх настоящий, над напряжением тока, короткое замыкание, под ветвью, под участком, температура прилива, давление воды, температура масла высокая, высокое предохранение от давления масла, полностью интегрированный контур управления.
Доска основного управляющего воздействия использует высокую противоинтерференционную высокомощную систему пуска вычислительной цепи, которая имеет сильную противоинтерференционную способность. Она имеет преимущества высокой точности контроля, хорошей стабильности и надежной деятельности.
6. Тело коробки принимает резать магнитную цепь для уменьшения потери на вихревые токи. Тело коробки распылено с пластмассой в целом.
Метод контроля: интегрированные сетноой-аналогов контроль и компьютерное управление.
| ввод напряжения | участок 50/60hz 220v 3 |
| Напряжение тока выхода | 0~24v регулируемое |
| Стабильность напряжения тока | 0~300a регулируемое |
| Настоящая стабильность | ≤1% |
| Фактор пульсации | 1%-2% |
| эффективность | ≥90% |
| вес | 35kg |
| размер | 605*415*240mm |
| Режим стабилизации | Настоящая стабилизация/стабилизация напряжения тока (Switchable легко) |
| Ряд регулировки | Напряжение тока/течение от 0-100% непрерывно регулируемого внутри номинальный диапазон |
| Система охлаждения | Воздушное охлаждение |
| Метод контроля | управление местного контроля/дистанционного управления/plc |
| Содержание дисплея | Метр напряжения тока/измеритель величины тока/деятельность/над temp/ошибкой, |
| Метод защиты | Перенапряжение/недонапряжение входного сигнала/над краткостью настоящих/выхода/над нагревая предохранением от собственной личности etc… |
| Рабочая температура | - 20-50℃ |
| Температура окружающей среды | -30-65℃ |
| Окружающая влажность | ≤90% |
|
Шкаф: воздушное охлаждение IGBT 48v 100A гальванизировало покрывая выпрямители тока с таймером принимает магнитные связи отрезка, уменьшает потери на вихревые токи, и шкаф в целом распыляет картину |
Структура: воздушное охлаждение IGBT 48v 100A гальванизировало покрывая выпрямители тока с таймером с разумным дизайном структуры, изолировало часть инвертора и, часть выпрямления, удобную для того чтобы демонтировать и обслуживание |
|
Радиатор: емкость радиатора расширила 1,5 раз, убеждается лучшее охлаждающее действие |
путь управлением переключателя: примите полный переключатель сдвига фазы моста мягкий, потерю reduct IGBT, сохраните энергию |
|
Главный трансформатор: выпрямитель тока режима IGBT TR переключателя 60v 125A для системы electrochilorination принимает аморфическое ядр, эффективность трансформатора роста, reduct повышение температуры трансформатора, отрезал вес выпрямителя тока, улучшает стабильность электропитания, надежность |
Диод ядра & Schottky: емкость ядра расширила 1,5 раз диод schottky расширяет 4 раза
|
|
Доска: все контрольные панели сделали обработку anticorrosion с импортированным лаком 3 оборон |
IGBT: Емкость IGBT расширила 3 раза, делает электропитание надежный |
Применение высокочастотного электролитического электропитания:
Главным образом использованный в электролизе цветного металла: алюминий, магний, цинк, руководство, медь, марганец и двуокись марганца; золото, серебр и другой плавить металлов; выплавка редкой земли бора утюга неодимия; твердый сплав, выплавка диаманта; соленая вода, электролиз калия для произведения каустической соды, поташа, системы натрия; материалы огня электрические нагревая, и другие типы высокомощного электропитания DC.
| 1, устанавливающ выпрямитель тока и держать стабильность тела; обеспечьте хорошую вентиляцию. |
| 2, проверяющ анодируя крышку выпрямителя тока вне если освобождающ. |
| 3, соединяясь раковина, который нужно смолоть для предотвращения статического электричества. |
| 4, Conecting провод входного сигнала AC |
| 5, соединяющ бары меди выхода DC |
| 6, соединяющ коробку дистанционного управления выпрямителя тока, если местный контроль, прыгают этот шаг |
| 7, включают переключатель воздуха, тогда вентилятор начинает вращать и индикаторная лампа силы. |
| 8, кнопка регулировки вращения по часовой стрелке, повышения степени вольтметра, работая для указания светлого освещения. |
| 9, регулируют ручку к максимуму, тогда вольтметр должен показать расклассифицированное напряжение тока, измеритель величины тока показывает том нагрузки соответственно. |
| 10, отключают переключатель воздуха, поворачивают выпрямитель тока |
