Выпрямитель тока ПКБ
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | Xingtongli |
| Сертификация | CE RHOS |
| Номер модели | ГКД12-100КВК |

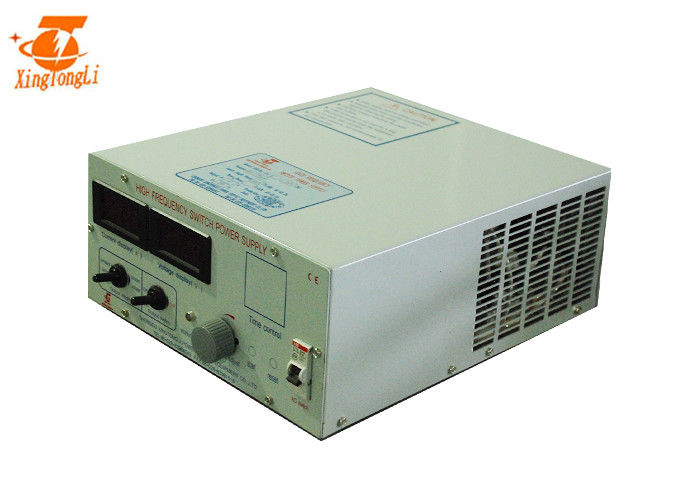

медная гальванизируя машина выпрямителя тока с таймером, управлением панели
Через фильтр электромагнитного взаимодействия ЭМИ анти-, сразу выпрямление, волна фильтра для того чтобы сделать энергосистему АК, через инвертор для того чтобы преобразовать напряжение тока ДК в частоту прямоугольной волны десяток или сотен КГц, после этого через высокочастотную изоляцию трансформатора, уменьшает напряжение тока, и после этого через высокочастотное напряжение тока ДК выхода фильтра. После пробовать, сравнивать, усиливаться и контролировать, схема возбуждения и конвертер силы контролируют круг обязаностей ИГБТ для того чтобы получить стабилизированное напряжение тока выхода (или течение выхода).
Под условиями труда, потери электропитания регулирующей лампы выпрямителя тока высокочастотного переключателя гальванизируя небольшие, эффективность может достигнуть 75% - 90%, том небольшой, вес свет, точность и коэффициент пульсации лучший чем выпрямитель тока кремния. Ряд выхода может достигнуть точность необходим продукцией. Гальванизируя выпрямитель тока имеет способность само-защиты, может начать и остановить по желанию под нагрузкой. Легко подключить с компьютером, который приносит большее удобство к автоматическому производству, поэтому он широко было использовано в индустрии ПКБ гальванизируя.
Некоторый пикс был следовать
Задняя часть
Применение
Различные вольт и течение имеют различные применения
Спецификация
| СПЕЦИФИКАЦИИ ДЛЯ ГКД12-100КВК | |||
| АК входного сигнала | 380В±10% | 3фасе | 50/60Хз |
| ДК выхода | Вольт | 0~12В регулируемое | |
| Настоящий | 0~100А регулируемое | ||
| Сила | 1.2КВ | ||
| Эффективность | >85% | ||
| Пульсация | <5> | ||
| Частота переключения | 20КХз | ||
| Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
| Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
| Чистый вес | 7.5кг | Работая режим | Постоянн напряжение тока (КВ) Постоянн течение (КК) |
| Размер (мм) | 273*222.5*88 | Охлаждая путь | Воздушное охлаждение |
1. 0~10В, 4~20мА, ПЛК, таймер, счетчик Ампер-минуты/часа, ХМИ можно обеспечить
2. Режим контроля: Местный контроль или дистанционное управление (длина кабеля определена клиентами)
3. Япония ИГБТ (выбор по умолчанию) или Германия ИГБТ приняты
4. После быть фосфатед, гальванизированный и пластмасса распыленный, шасси имеет превосходную функцию коррозионной устойчивости
5. Легкий для того чтобы работать и репайре
Другие преимущества
1. Шкаф
а: Принятие совершенно дигитализированный подвергать механической обработке
б: Принимающ холоднопрокатную продукцию железного стального листа, после фосфоризатион, плакировка цинка, пластиковые брызги, выпрямитель тока получает лучшие прочность конструкции и анти--корозию.
к: Разумный дизайн структуры, изолированный дизайн инвертора, часть выпрямления удобен для того чтобы демонтировать и исправить из-за свой ясный собирать.
д: Радиатор получает лучшее охлаждающее действие из-за своей 1,5 раз емкости.
Электрическая система управления 2
а: Выпрямитель тока принимает полным участк-перенесенное мостом мягкое управление переключателя, обеспечивающ самые низкие потери электропитания ИГБТ. Емкость ИГБТ будет 3 раза больше.
б: Главный трансформатор. Он принимает аморфическое ядр для увеличения эффективности трансформатора и крутого трансформатора, и не только может облегчить вес выпрямителя тока, но также может усилить стабильность и надежность выпрямителя тока. На своем элементарном этапе, он принимает конденсатор серии преграждая.
к: Магнитная цепь автоматической коррекции отступления принята и полная сила магнитного ядра получает увеличенной 1,5 раз.
Диод барьера 3 Шотткы
а: Оно было расширен 4 раза.
4 всех контролируя доски получают антисептиковую обработку с импортированным лаком.
Как установить выпрямитель тока
Это путь установки для выпрямителя тока дистанционного управления. Не только этот путь.
1. Соединить медный бар с ванной/танком
2. Обеспечить электропитание/выпрямитель тока заземлен
3. Обеспечить там достаточная вода для типа электропитания водяного охлаждения/выпрямителя тока
4. Мы совет который все выпрямители тока должны быть изолированы к росту своей жизни.
Основная цепь электропитания включает главный трансформатор, собрание выпрямителя тока силы и некоторые другие испытание и приборы защиты. Основная функция трансформатора электропитания уменьшить течение/напряжение тока АК к напряжению тока необходима гальванизируя процессом. Выпрямитель тока тиристора использует трансформатор частоты (50Хз/60Хз), пока высокочастотное переключая электропитание использует высокочастотный трансформатор (10-50КХЗ). Прибор обнаружения включает вольтметр и настоящий трансформатор. Прибор защиты главным образом использован для предохранения от перегрузок по току элементов выпрямителя тока электропитания. Управляемая схема включает тиристор или ИГБТ, управляемая схема пуска, приводят мягкую цепь в действие начала, перегрузки по току, цепь предохранения от перенапряжения, цепь предохранения от участка силы.
