Место происхождения | Китай |
Фирменное наименование | xingtongli |
Сертификация | ISO CE |
Номер модели | GKD12-150CVC |
небольшой выпрямитель тока 150A 12V плакировкой DC IGBT с интерфейсом 4~20mA
Спецификация
СПЕЦИФИКАЦИИ ДЛЯ GKD12-150CVC | |||
AC входного сигнала | 220V±10% | 1phase | 50/60Hz |
DC выхода | Вольт | 0~12V регулируемое | |
Настоящий | 0~150A регулируемое | ||
Сила | 2.4KW | ||
Эффективность | >85% | ||
частота выхода | 40KHz зафиксировало | ||
Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
Чистый вес | 15kg | Работая режим | Постоянн напряжение тока (CV) Постоянн настоящее (CC) |
Размер (mm) |
49*39*19cm |
Охлаждая путь | воздушное охлаждение |

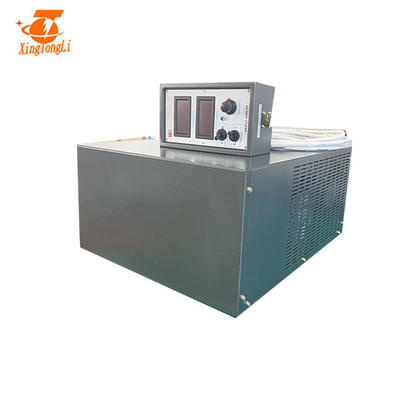

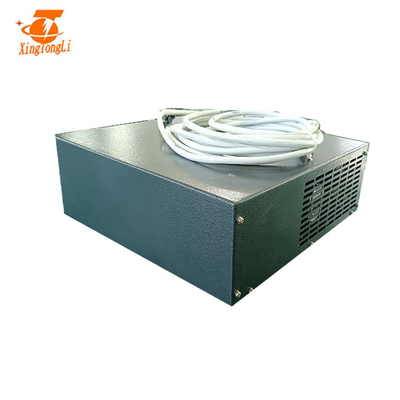

PCB IGBT покрывая изображение выпрямителя тока 12v 100a DC:
Как выбрать выпрямитель тока плакировкой плиты PCB?
Выбрать выпрямитель тока плакировкой плиты PCB имеет 3 требования:
1, встреча спецификации требуемые путем покрывать процесс, включая силу электропитания dc, индекс формы волны, регулируемые течение и ряд напряжения тока, etc.;
2, плита PCB электропитание плакировкой электропитание надежности, которое главным образом ссылаются для того чтобы составить разумное, безопасность и линия особенности, охлаждая методы;
3, представление цены электропитания DC.
Определять покрывающ тип и и чего вроде электропитание dc покрывая танки будет использовать вставка и первая важная работа в гальванизируя продукции. 2 метода для того чтобы определить соответствующее электропитание dc в фактической покрывая продукции:
Одно: согласно покрывать жидкостное решение для того чтобы определить концентрацию тока тома;
2: высчитанный, что согласно покрывая области получил покрывающ концентрацию тока в блок.
Так называемая концентрация тока тома, оно основано в литр покрывать решение позволенный пройти максимальное течение для того чтобы отрегулировать интенсивность всего танка плакировкой настоящую, для того чтобы определить максимальный выход электропитания и обычный выход.
небольшой выпрямитель тока 150A 12V плакировкой DC IGBT с преимуществами интерфейса 4~20mA
принимает аморфическое ядр, эффективность трансформатора роста, reduct повышение температуры трансформатора, режет вес выпрямителя тока, улучшает стабильность электропитания, надежность
Диод ядра & Schottky:
емкость ядра расширила 1,5 раз
диод schottky расширяет 4 раза
Доска:
все контрольные панели сделали обработку anticorrosion с импортированным лаком 3 оборон
IGBT:
Емкость IGBT расширила 3 раза, делает электропитание надежный

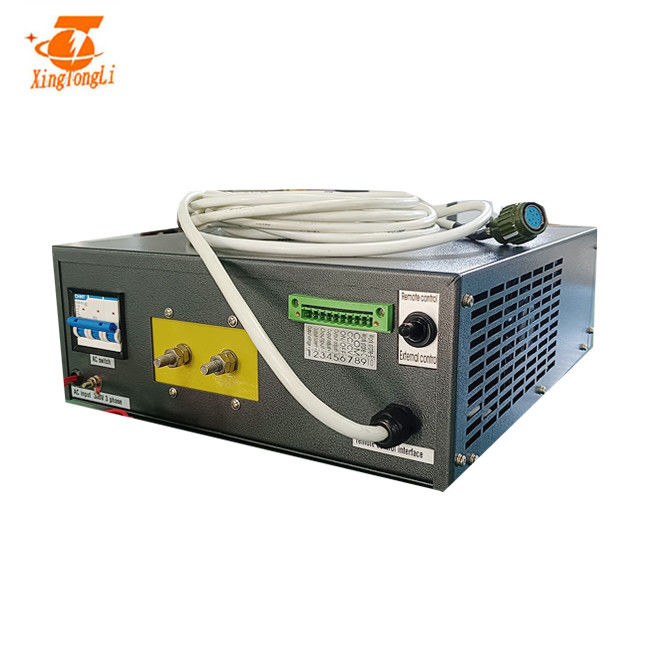

1, устанавливающ выпрямитель тока и держать стабильность тела; обеспечьте хорошую вентиляцию. |
2, проверяющ анодируя крышку выпрямителя тока вне если освобождающ. |
3, соединяясь раковина, который нужно смолоть для предотвращения статического электричества. |
4, Conecting провод входного сигнала AC |
5, соединяющ бары меди выхода DC |
6, соединяющ коробку дистанционного управления выпрямителя тока, если местный контроль, прыгают этот шаг |
7, включают переключатель воздуха, тогда вентилятор начинает вращать и индикаторная лампа силы. |
8, кнопка регулировки вращения по часовой стрелке, повышения степени вольтметра, работая для указания светлого освещения. |
9, регулируют ручку к максимуму, тогда вольтметр должен показать расклассифицированное напряжение тока, измеритель величины тока показывает том нагрузки соответственно. |
10, отключают переключатель воздуха, поворачивают выпрямитель тока |
процесс продукции:
