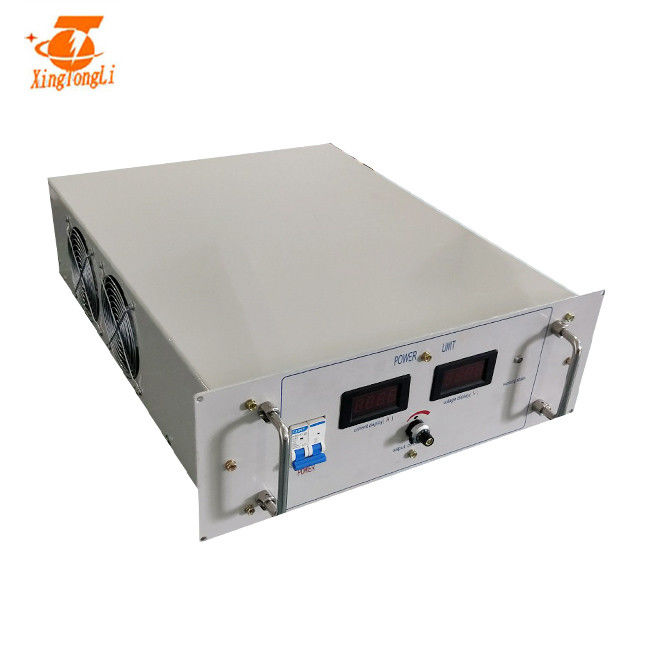

выпрямитель тока электропитания ДК ИГБТ 12волт 300Амп высокочастотный переключая
Блок электропитания (также известный как выпрямитель тока СМР переключателя) работает на частоте коротковолнового диапазона через МОСФЭТ или ИГБТ. Переключая частота вообще проконтролирована внутри ряд 50-100 КГц, с ≤ 1% коэффициента пульсации, для того чтобы достигнуть высокой эффективности и миниатюризации.
Принцип деятельности электропитания переключения:
Принцип регулятора управлением электропитания переключения регулятора напряжения тока:
Ручка переключателя повторно переключает к некоторому промежутку времени. Когда переключатель включен, сила входного сигнала поставлена к нагрузке через ручку переключателя и просеивающий контур. Во время всего переключателя поворачивает дальше, электропитание снабжает энергию нагрузка;
Когда переключатель открыт, прервана сила входного сигнала обеспечить энергию. Ее можно увидеть что иньпут электропитание которое обеспечивает энергия к нагрузке прерывиста. Для того нагрузка для того чтобы получить непрерывную силу энергии, электропитание переключения должно иметь запоминающее устройство накопления энергии. Когда переключатель включен, часть энергии хранится в переключателе. Когда она будет повернута, скрытая энергия будет выпущена к нагрузке. Индуктор использован для накопления энергии. Когда переключатель повернут, энергия в индукторе накопления энергии выпущена к нагрузке через диод для обеспечения что нагрузка получает непрерывную и стабилизированную энергию. Потому что диод позволяет нагрузке получить непрерывно протекающий ток, он вызван диодом непрерывно протекающего тока. Это как электропитание переключения работает.
Спецификация
СПЕЦИФИКАЦИИ ДЛЯ ГКД36-1000КВК | |||
АК входного сигнала | 380В±10% | 3фасе | 50/60Хз |
ДК выхода | Вольт | 0~12В регулируемое | |
Настоящий | 0~300А регулируемое | ||
Сила | 20КВ | ||
Эффективность | >85% | ||
Частота переключения | 20КХз | ||
Защита | Предохранение от короткого замыкания Перегревая защита Предохранение от недостатка участка Входной сигнал над/предохранение от низшего напряжения |
||
Условия труда (Температура) |
-10℃~50℃ | Режим контроля | Управление панели Дистанционное управление |
Чистый вес | 25кг | Работая режим | Постоянн напряжение тока (КВ) Постоянн течение (КК) |
Размер (мм) | 520*395*165мм | Охлаждая путь | Воздушное охлаждение |
2. Режим контроля: Местный контроль или дистанционное управление (длина кабеля определена клиентами)
3. Япония ИГБТ (выбор по умолчанию) или Германия ИГБТ приняты
4. После быть фосфатед, гальванизированный и пластмасса распыленный, шасси имеет превосходную функцию коррозионной устойчивости
5. Легкий для того чтобы работать и репайре
Как установить выпрямитель тока
Это путь установки для выпрямителя тока дистанционного управления. Не только этот путь.
1. Соединить медный бар с ванной/танком
2. Обеспечить электропитание/выпрямитель тока заземлен
3. Обеспечить там достаточная вода для типа электропитания водяного охлаждения/выпрямителя тока
4. Мы совет который все выпрямители тока должны быть изолированы к росту своей жизни.
