Гальванизируя электропитание
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | Xingtongli |
| Сертификация | CE |
| Номер модели | ГКД (М) (Х) 15-200КВК |

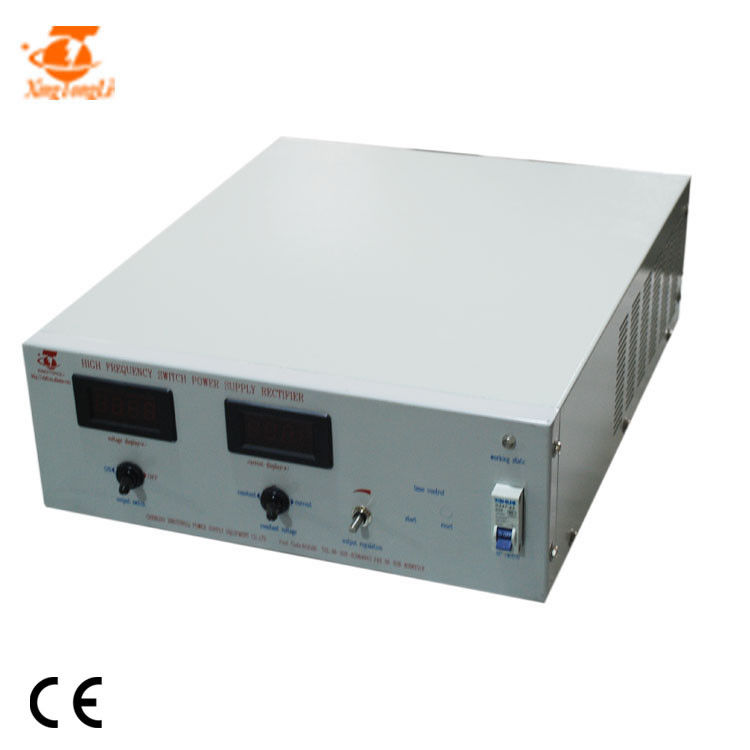

Гальванический источник питания 15 В 100 А постоянного тока с IGBT
Высокочастотный гальванический выпрямитель, также известный как высокочастотный импульсный источник питания:
Это новый тип выпрямителя постоянного тока - высокочастотный импульсный источник питания.Он сочетает в себе преимущества плавности формы сигнала кремниевого выпрямительного блока питания и легко регулируемого кремниевого управляемого выпрямителя, обладая при этом наивысшим выходом по току (до 90%), наименьшим объемом и, разумеется, является наиболее перспективным блоком питания гальванического выпрямителя. .Технология производства решила проблему электропитания, и гальванический выпрямитель на тысячи ампер перешел на практическую стадию.
Некоторые фото последовали
Принцип преобразования питания выпрямителя с покрытием:
Заставьте электросеть переменного тока пройти через фильтр электромагнитных помех EMI, чтобы напрямую выпрямить и отфильтровать волну.Напряжение постоянного тока преобразуется инвертором в прямоугольную волну частотой в десятки или сотни кГц, а затем изолируется высокочастотным трансформатором для снижения напряжения, а затем пропускает высокое напряжение.Частотный фильтр выдает постоянное напряжение.После выборки, сравнения, усиления и управления схема возбуждения и силовой преобразователь регулируют рабочий цикл IGBT для получения стабильного выходного напряжения (или выходного тока).
Высокочастотный переключатель с гальваническим покрытием выпрямителя в рабочем состоянии, низкие потери энергопотребления, то есть эффективность трансформатора может достигать 75% ~ 90%, малый размер, легкий вес, а точность и коэффициент пульсации лучше, чем у кремниевого выпрямителя, в полный диапазон выходной мощности Может достичь точности, необходимой для производства.Гальванический выпрямитель имеет функцию самозащиты и может запускаться и останавливаться произвольно под нагрузкой.Его легко подключить к компьютеру, и он очень удобен для автоматизации производства, поэтому он широко используется в гальванике печатных плат.
Приложение
Различные вольт и ток имеют разные приложения
Спецификация
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ГКД(М)(Н)15-200CVC | |||
| Вход переменного тока | 220В±10% | 1 фаза | 50/60 Гц |
| Выход постоянного тока | Вольт | 0~15В регулируемый | |
| Текущий | 0~200A регулируемый | ||
| Власть | 3кВт | ||
| Эффективность | >85% | ||
| Частота переключения | 20 кГц | ||
| Защита | Защита от короткого замыкания Защита от перегрева Защита от обрыва фазы Защита от перенапряжения/низкого напряжения на входе |
||
| Рабочее состояние (Температура) |
-10℃~50℃ | Режим управления | Панель управления Дистанционное управление |
| Вес нетто | 19 кг | Рабочий режим | Постоянное напряжение (CV) Постоянный ток (КК) |
| Размер (мм) |
465*390*162 |
Способ охлаждения | Воздушное охлаждение |
1. 0 ~ 10 В, 4 ~ 20 мА, ПЛК, таймер, счетчик ампер-минут / часов, HMI могут быть предоставлены
2. Режим управления: местное управление или дистанционное управление (длина кабеля определяется заказчиком)
3. Япония IGBT (выбор по умолчанию) или Германия IGBT приняты
4. После фосфатирования, оцинковки и пластикового напыления шасси обладает отличной коррозионной стойкостью.
5. Простота в эксплуатации и ремонте
Другие преимущества
1. Кабинет
a: Внедрение полностью цифровой обработки
б: Внедрение холоднокатаного производства листового железа послефосфорирование, цинкование, пластиковый спрей, выпрямитель получает лучшую структурную прочность иантикоррозийный.
c: Разумная конструкция конструкции, изолированная конструкция инвертора, выпрямительная часть удобна для разборки и ремонта благодаря аккуратной сборке.
d: Радиатор получает лучший охлаждающий эффект из-за егов 1,5 раза больше мощности.
2 Электрическая система управления
a: В выпрямителе используется полное мостовое управление программным переключателем со сдвигом фазы, что обеспечивает минимальные потери мощности IGBT.Емкость IGBT становитсяв 3 раза больше.
б: Главный трансформатор.Он принимает аморфное ядро дляповысить КПД трансформатораи холодный трансформатор, и не только может облегчить вес выпрямителя, но также может повысить стабильность и надежность выпрямителя.На начальном этапе в нем используется блокировочный конденсатор.
c: Принята схема автоматической коррекции магнитного отклонения и увеличена общая мощность магнитного сердечника.1,5 раза.
3 Диод с барьером Шоттки
а: он был расширен4 раза.
4 Все платы управления проходят антисептическую обработку импортным лаком.
Как установить выпрямитель
Это способ установки выпрямителя с дистанционным управлением.Не только так.
1. Для соединения медного стержня с ванной/баком
2. Убедитесь, что источник питания/выпрямитель заземлен.
3. Чтобы обеспечить достаточное количество воды для блока питания/выпрямителя с водяным охлаждением.
4. Мы советуем изолировать все выпрямители для увеличения срока их службы.
Наш сервис
Часто задаваемые вопросы
1.Вопрос: вы фабрика или торговая компания?
О: мы фабрика можем предложить более дешевую цену, но такое же хорошее качество.
2.Q: Где ваша компания?
О: Наша компания расположена в городе Чэнду, который является одним из самых быстрорастущих городов Китая.
3.Q: Если я хочу посетить вашу фабрику, как я могу пойти туда?
О: вам просто нужно сообщить нам, когда вы приедете в нашу компанию, и мы встретим вас в аэропорту.
4.Q: Как я могу сделать платеж?
A: Вы можете выбрать T/T, L/C, D/A, D/P и другие платежи.
5.В: Как я могу получить свой товар?
A: Теперь у нас есть пять способов доставки, Air, DHL, FeDex и UPS.Если вы заказали большие выпрямители и это не срочно, доставка - лучший способ.Если вы заказали небольшой или срочный заказ, рекомендуется использовать Air, DHL и FeDex.Более того, если вы хотите получить товар у себя дома, пожалуйста, выберите DHL, FeDex или UPS.Если нет способа транспортировки, который вы хотите выбрать, пожалуйста, свяжитесь со мной без колебаний.
6.В: Если возникли проблемы с моими выпрямителями, что мне делать?
A: Во-первых, пожалуйста, решите проблемы самостоятельно в соответствии с руководством пользователя.В нем есть решения, если это общие проблемы.Во-вторых, если руководство пользователя не может решить ваши проблемы, пожалуйста, немедленно свяжитесь со мной.Наши инженеры в режиме ожидания.
